｜检测设备：前道量检测、后道测试

1）前道量检测设备（制造商）：

前道量检测对象是工艺过程中的晶圆，它是一种物理性、功能性的测试，用以检测每一步工艺后产品的加工参数是否达到了设计的要求，并且查看晶圆表面上是否存在影响良率的缺陷，确保将加工产线的良率控制在规定的水平之上。

前道量检测包含膜厚量测设备、OCD关键尺寸量测、CD-SEM关键尺寸量测、光刻校准量测、图形缺陷检测设备等多种前道量检测设备。由于晶圆制造工艺环节复杂，所需要的检测设备种类较多，因此也是所有半导体检测赛道中壁垒最高的环节，单机设备的价格比后道测试设备高，且不同功能设备价格差异也较大。

前道量检测设备供应商目前有美国的科磊、应用材料；日本的日立；国内的精测电子、中科飞测、上海睿励等。下游客户为集成电路制造商，包含台积电、中芯国际、长江存储等。

2）后道测试设备（设计商和封测厂商）：

应用于上游设计、下游封测环节中，目的是检查芯片的性能是否符合要求，是一种电性、功能性的检测，用于检查芯片是否达到性能要求。

一、上游设计商需要对流片完的晶圆与芯片样品进行有效性验证，主要设备为测试机、探针台、分选机，因为作为样品测试所以通常并不会大量采购，但是会与下游封测深度联动，因此绑定集成电路设计商也成为后道测试设备商的壁垒之一。主要下游客户为集成电路设计商，例如：高通、联发科、海思、卓胜微、韦尔等。

二、封测环节主要可以分为：晶圆测试（CP），针对加工完的晶圆，进行电性测试，识别出能够正常工作的芯片，主要设备为测试机和探针台。部分客户为集成电路制造商还有部份第三方的晶圆测试商；成品测试（FT），最后晶圆切割变成芯片后，针对芯片的性能进行最终测试，主要设备为测试机和分选机；下游客户为集成电路封装测试商，包含日月光、通富、长电等。

后道测试设备供应商目前有美国的泰瑞达、爱德万；国内的精测电子、华峰测控、长川科技等。

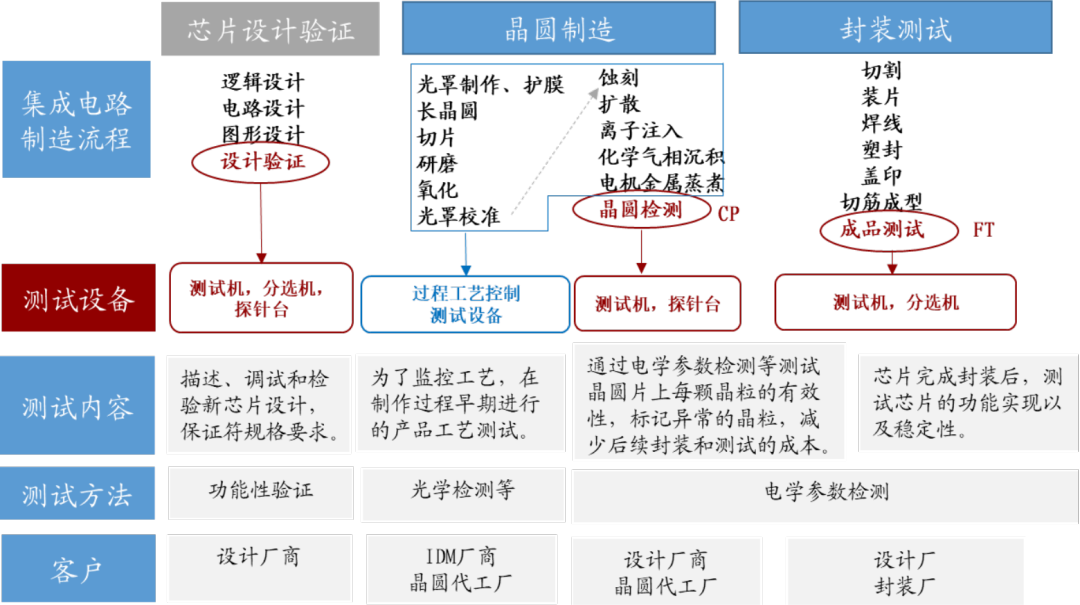

｜晶圆制造环节检测偏物理性，封测环节检测偏电性能

｜摩尔定律：工艺步骤倍增拓宽市场空间

新应用需求驱动了制程微缩和三维结构的升级，使得工艺步骤大幅提升，成熟制程（以45nm为例）工艺步骤数大约需要430道，到了先进制程（以5nm为例）将会提升至1250道，工艺步骤将近提升了3倍；结构上来看包括GAAFET、MRAM等新一代的半导体工艺都是越来越复杂，在数千道制程中，每一道制程的检测皆不能有差错，否则会显著影响芯片的成败。

｜超越摩尔：新应用涌现驱动市场潜力

模拟/混合信号、射频、MEMS、图像传感、电源等技术可与CMOS 在各种平面乃至2.5D、3D架构中集成。这些集成和其他关键技术使人工智能、物联网和汽车雷达等一系列应用快速增长。

Yole Developpement 数据预计，到2023 年，超越摩尔市场年增长速度以晶圆尺寸合计约7400 万片硅片，复合年增长率约为3%。但仅考虑最流行的晶圆尺寸（12"、8"和6"晶圆），到2023 年，预测将变为6000 万片，复合年均增长率约为5%。对于半导体制造商来说，超越摩尔市场已成为半导体需求的重要来源，但这同时意味着需要新的量检测和测试方法，以适应各种可能影响这些多技术设备产生的故障。

｜全球半导体市场：市场规模巨大，近三年实现高速增长

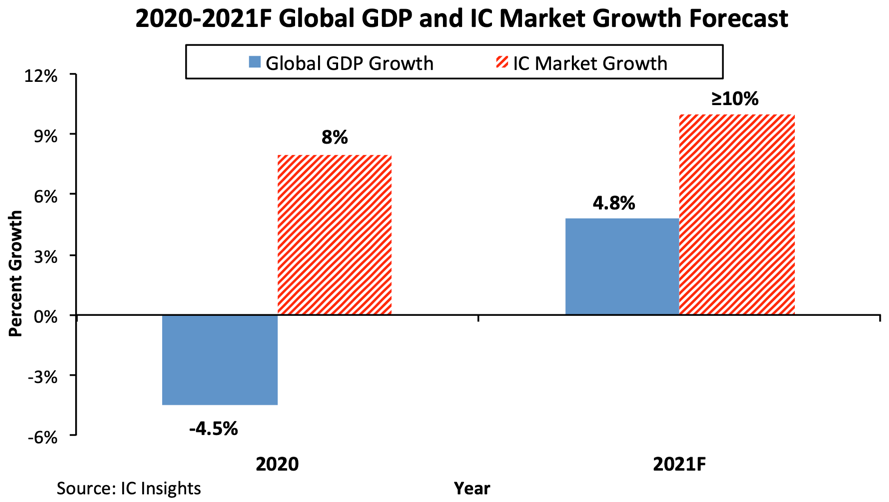

2020 年集成电路增长率为8%，远超GDP 增长，同样，2021年预计集成电路增长率为超过10%，是GDP 增长率的两倍以上。

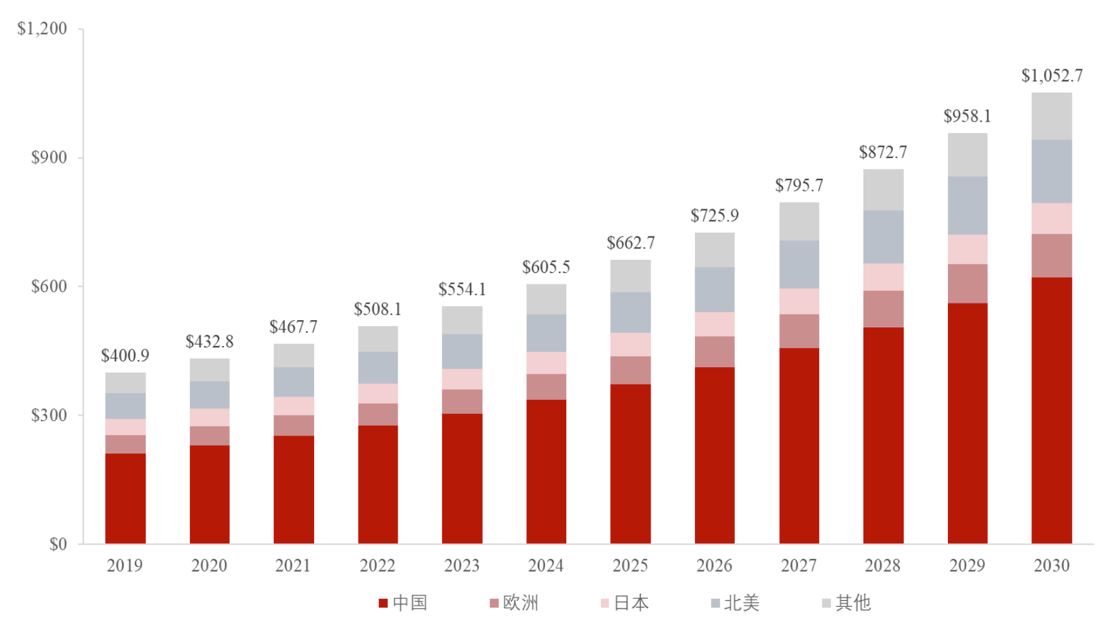

美国电子行业战略咨询公司IBS首席执行官HandelJones于2021年3月在SEMICONCHINA论坛上表示，到2030年全球半导体市场规模将达1.1万亿美元，中国半导体市场将占全球的60%

｜全球半导体市场及分市场空间与增长情况

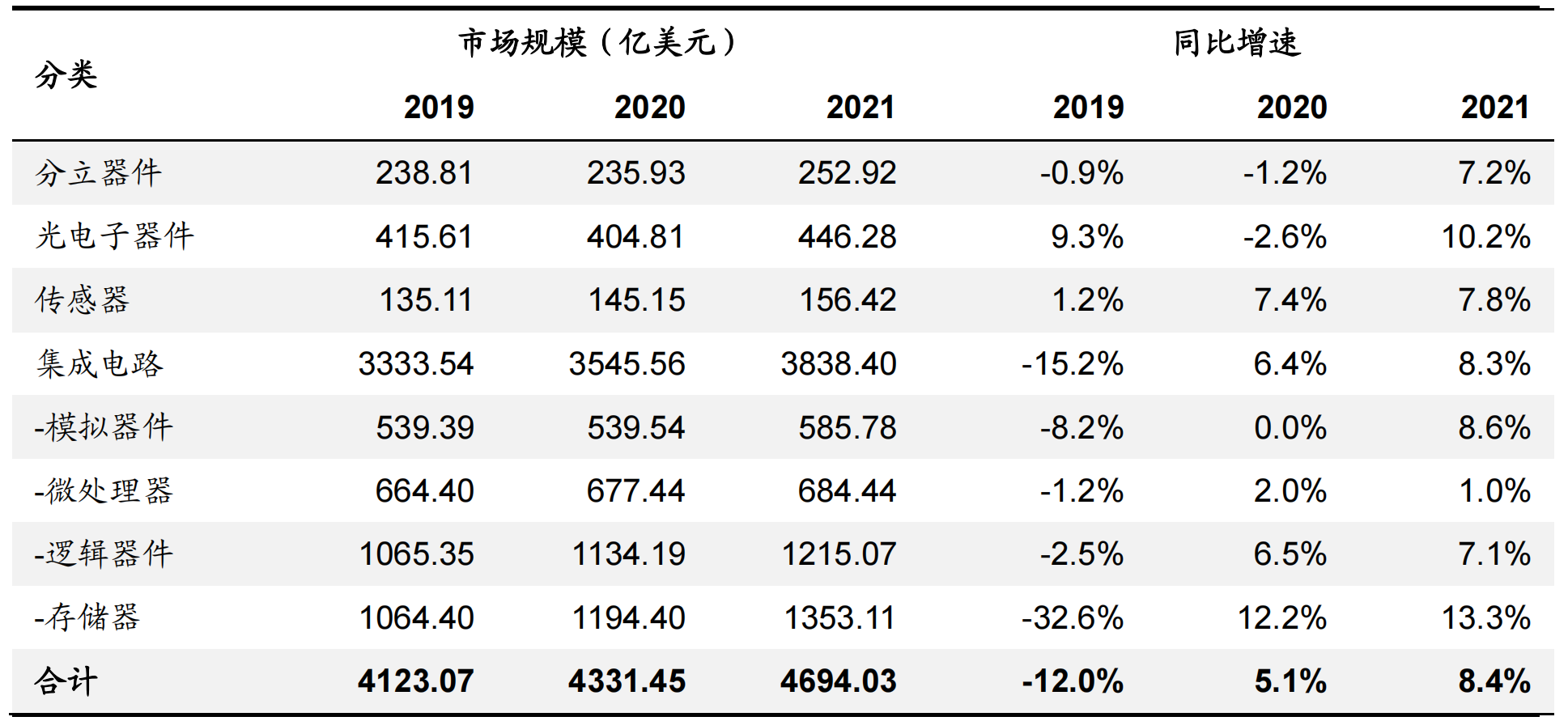

根据世界半导体贸易统计组织（WSTS）官网信息，全球半导体市场2021 年市场规模约为4694亿美元，同比增长8.4%；分市场来看，模拟器件、逻辑器件、存储器在集成电路中增长较快，预计分别达8.6%、7.1%、13.3%，存储与逻辑器件市场空间超千亿美元，是集成电路中最大的两个市场。

｜中国：半导体产业第三次迁移是中国未来十年的重大历史机遇

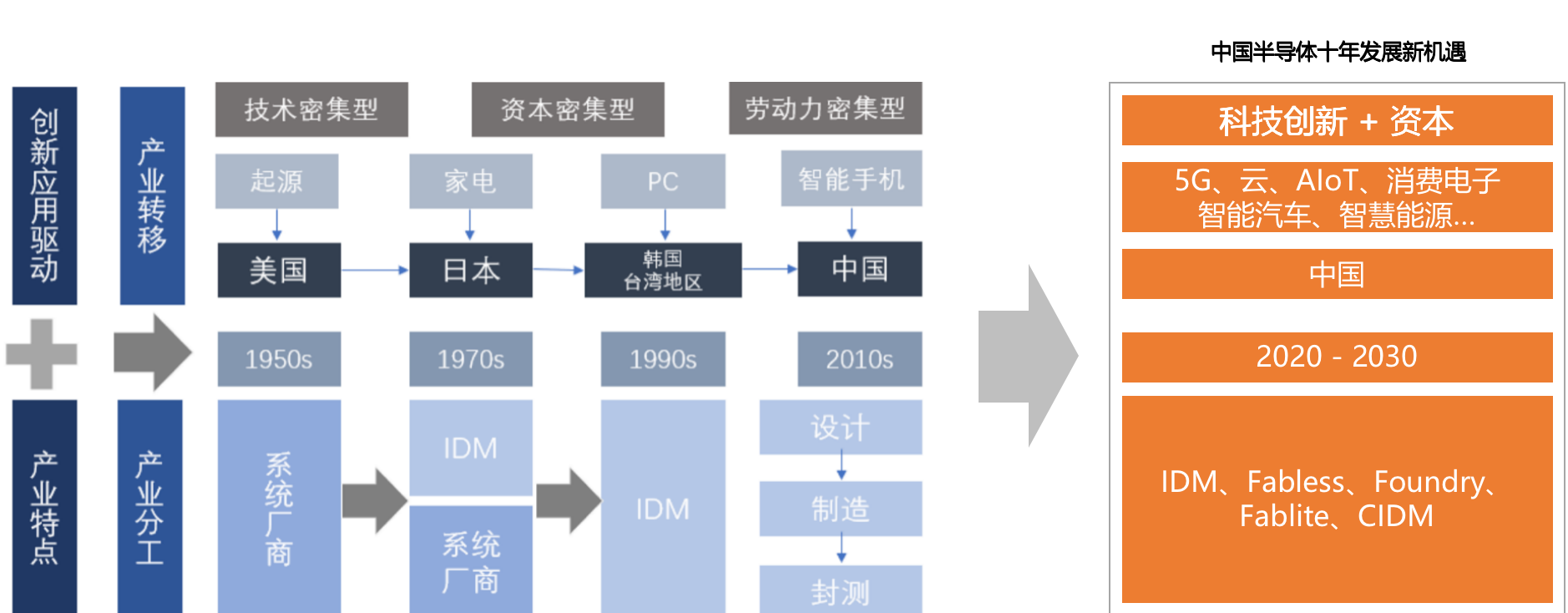

全球先后经历的三次产业转移浪潮。其中，第一次和第二次产业大转移，带来了日本、韩国、中国台湾等国家和地区的芯片产业的繁荣发展，也出现了三星、台积电等后起之秀，成就了全球芯片产业的龙头公司。

半导体产业加速向中国转移，面向5G、云、AI、物联网等新兴应用，集合科技创新与资本，快速提升产业核心能力。

｜中国：美国芯片法案推动半导体产业大变局

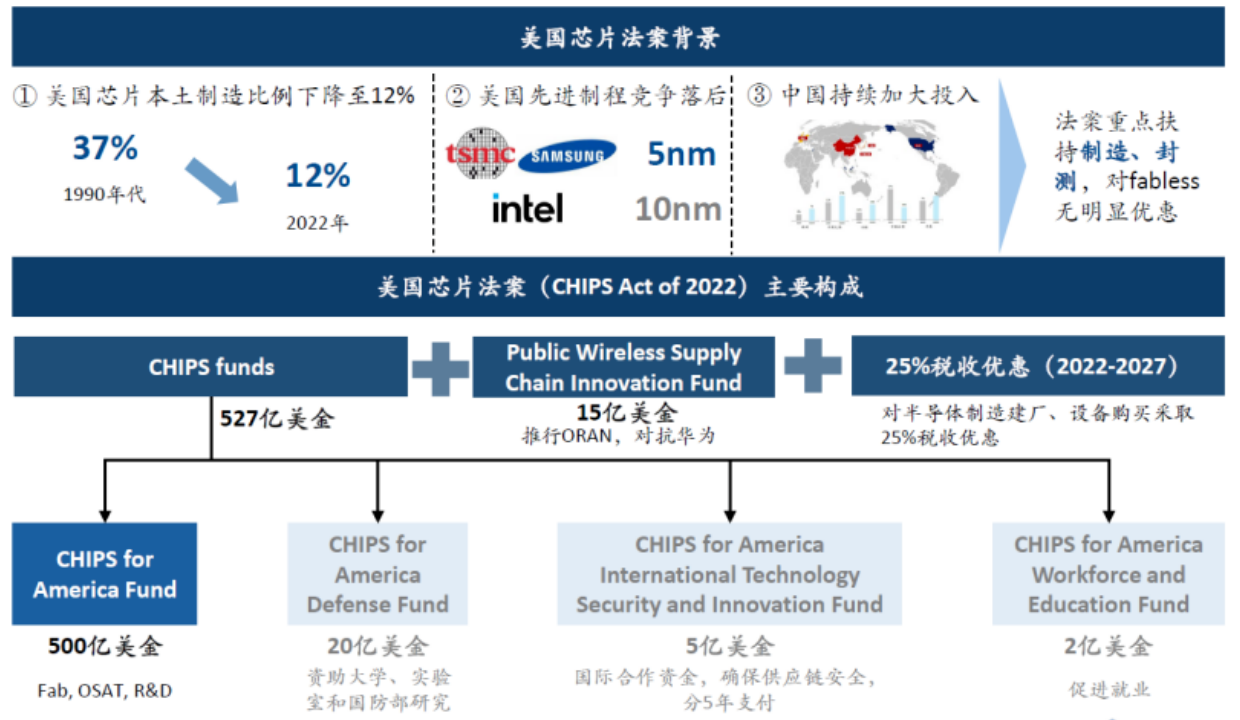

美国推出500多亿芯片法案，重点扶持半导体制造、封测环节（高区位成本导致美国制造封测缺乏竞争优势），对于被补贴公司的扩产禁令长达10年，这意味着下一个10年国产替代仍然是绕不开的一个投资主题。

晶圆厂/封测厂：国际半导体巨头在华扩产计划终止，国内晶圆和封测厂的产能有望持续扩张。同时，全球范围内对于先进制程、先进封装等前沿技术的竞争也必将持续加剧。

设备厂：一方面受益于国产替代，另一方面也会直接受益于国内晶圆厂和封测厂的持续扩产。

设计公司：下游终端客户不得不考虑把国产芯片作为备选方案，为国内设计公司切入市场提供了一个相当长的窗口期。

｜检测设备龙头稳居全球十大半导体设备商，业务专一地位稳固

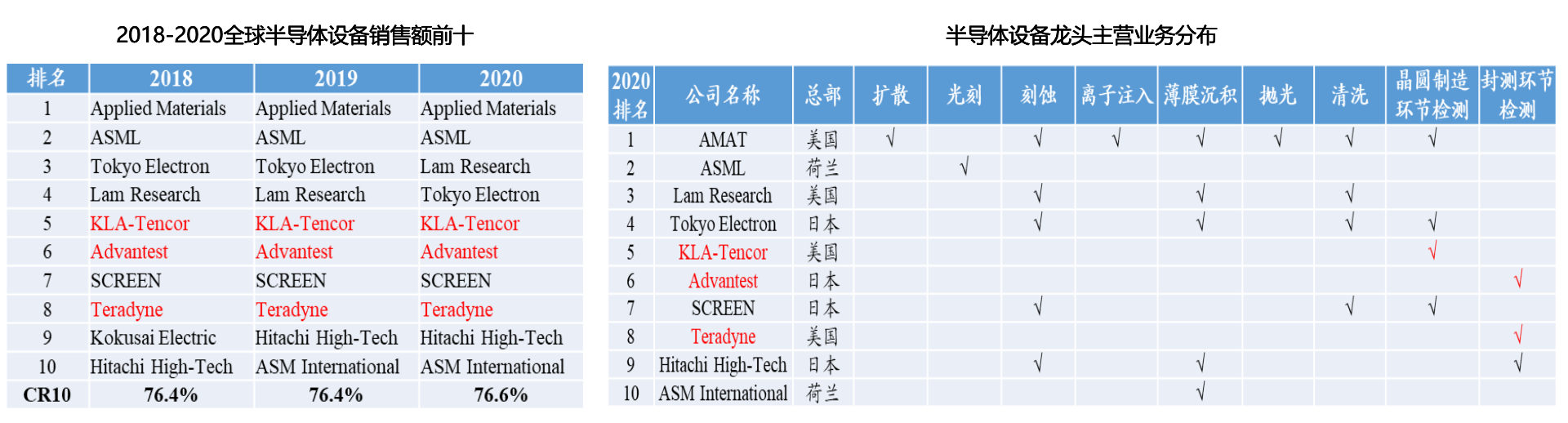

晶圆制造环节检测设备龙头KLA，封测环节检测设备龙头爱德万和泰瑞达，三者均稳居2017-2020年全球前十大半导体设备商，排名分别稳定在第5、第6和第8名。

全球半导体设备市场格局稳定，CR10在2018-2020年均超过76%。从具体位次看，第1-8名公司排名三年未变化（仅2020年泛林半导体和东京电子位次交换，但两者收入规模相差不大），第9和第10名公司在2019-2020年也相对稳定下来。

不同于其他龙头设备商，检测龙头业务更专一。设备龙头应用材料、Lam、东京电子等公司业务多涵盖半导体制程的多个环节，KLA、爱德万和泰瑞达则聚焦检测设备，对其他环节业务涉及较少，在主营环节具备绝对支配地位。

｜长电核心设备招标基本100%进口，国产化进程任重道远

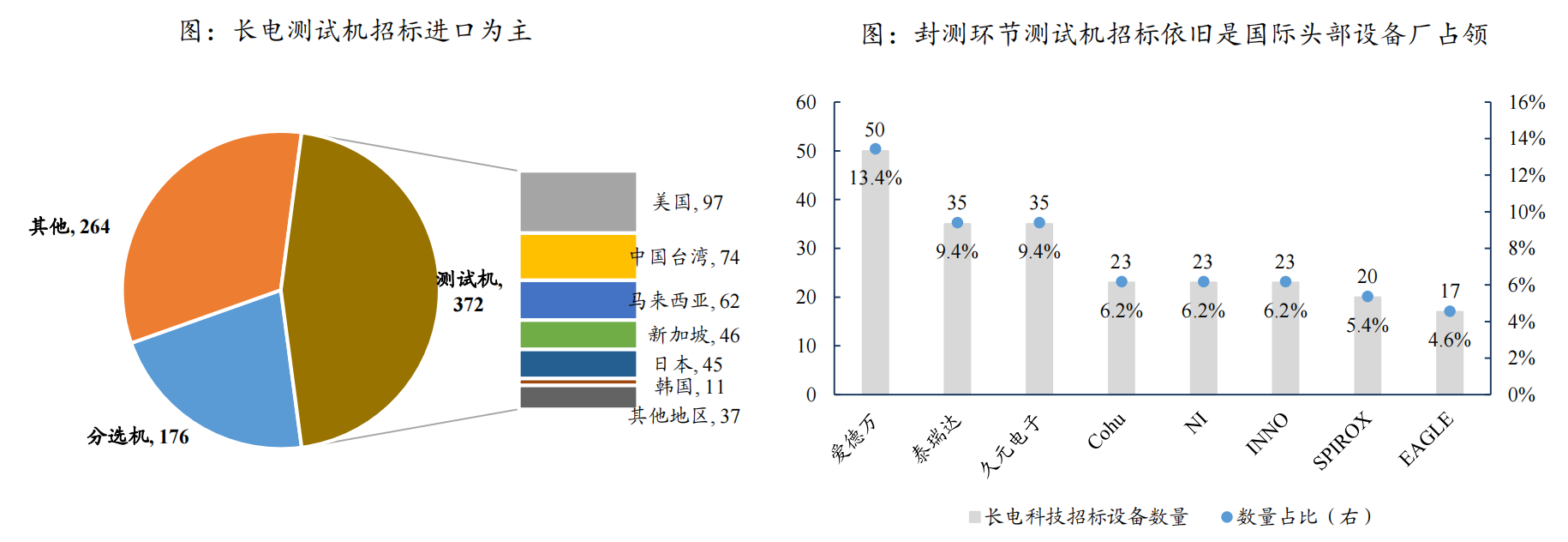

近年来，长电核心设备公开招标的测试机、分选机和探针台绝大多数为进口品牌，主要来自于美国、中国台湾、日本、新加坡等国家和地区。2015年初至今，长电科技公开招标测试机372台、分选机176台和264 台辅助设备（探针台、编带机等），鲜见中国大陆厂商身影。

测试机招标依旧由国际头部品牌占领。晶圆制造环节外观检测设备主要来自于KLA（美国）、MVP（美国）和竑騰科技（中国台湾），封测环节测试系统/测试仪/测试机则主要由Teradyne（美国）、Advantest（日本）、SPIROX（中国台湾）、Cohu（美国）、久元电子（中国台湾）等国际知名品牌提供。

分选机由中国台湾和韩国厂商供应为主。主要供应商有鸿劲科技（中国台湾）、HANMI（韩国）和SEMES（韩国），其中鸿劲科技设备数量占比约51%。

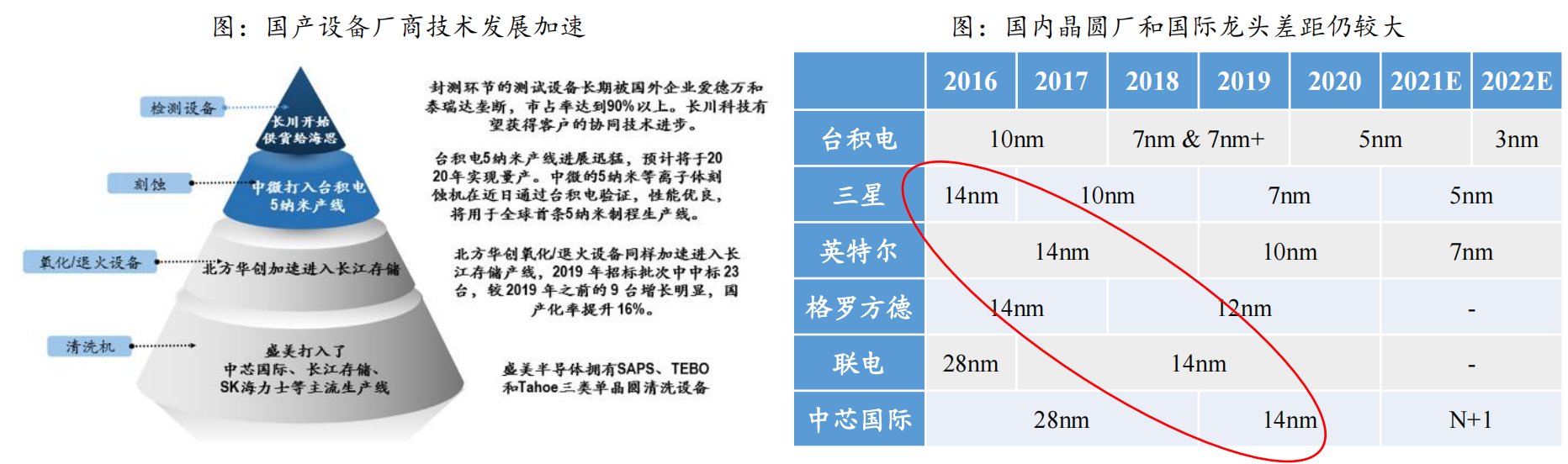

｜国内主产业链成熟为国产设备商大发展的必要条件

短期看，半导体设备国产化率遇提升契机，封测环节检测设备提升或更迅速。这主要得益于于芯片荒、中美贸易战等背景下，国家政策推动（大基金一、二期等）、晶圆厂和封测厂产能扩张、国产替代需求提升和国产设备商技术追赶及验证周期缩短。尤其在封测环节，国内三家国际头部封测厂实力强劲，2020年营收规模市场份额合计占20.9%，封测厂和封测环节检测设备商共同研发难度或更低，该环节国产化推进可能更快。

长期看，国内半导体主产业链成熟为国产设备商大发展的必要条件。我们判断，只有当国内晶圆厂追平台积电、三星、海力士等国际龙头，国内封测厂追平日月光，设备商方能迎来历史性拐点。Fab 厂和封测厂需先攻克技术难点才会考虑设备国产化等降本举措。
